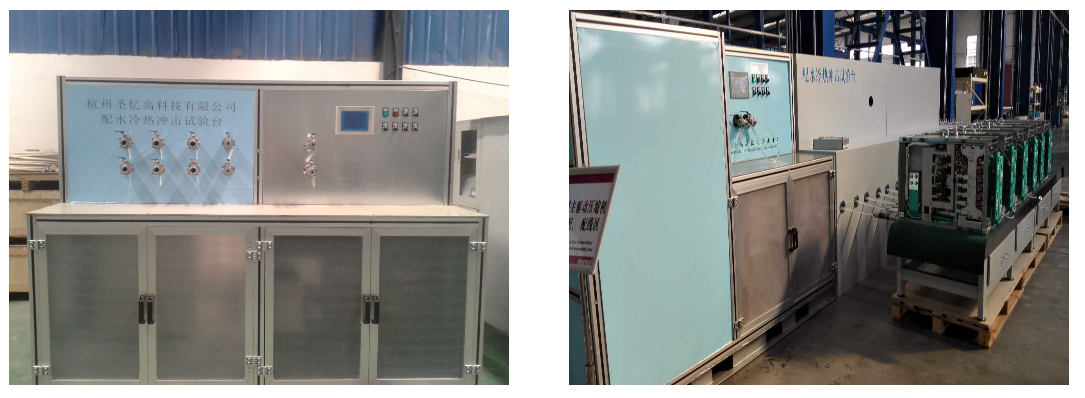

全自动冷热冲击试验设备

 工作原理

冷热冲击系统在正常运行时，通过恒定压力和流速的冷却介质，源源不断流经加热罐体部分，将热水带至被测试器件，经过与管路进行热交换，加温后回至循环泵的进口，待预设时间到时，通过电磁阀的切换，介质流经制冷机水箱，经过与水箱内部冷水热交换，散热后回至循环泵的进口，预设时间到时进行下一次的切换。

在加温过程中，由预设的温控系统通过改变电加热器的电流来控制加热功率，从而实现精密控制水温的要求。

在降温过程中，介质源源不断的流经制冷机外部水箱，热量转移至制冷机，再由制冷机内部自动控制将热量散至大气中，从而实现精密控制水温的要求。

为适应大功率电力电子设备在高电压条件下的使用要求，防止在高电压环境下产生漏电流，循环介质必须具备极高的电阻率。因此在主循环冷系统上并联了去离子水处理回路。预设定流量的一部分介质恒定流经离子交换器，不断净化管路中可能析出的离子，与主循环回路介质在高压循环泵前合流。与离子交换器连接的补液装置和与高位水箱恒压系统保持系统管路中冷却介质的充满及隔绝空气。

系统中各机电单元及传感器由PLC自动监控运行，并通过smart 700触摸屏实现人机信息的实时交流。系统运行参数和报警信息条实时传输至主控制器，并可通过主控制器远程操控水冷系统，实现冷却系统与主机的无缝接合。

主要构成

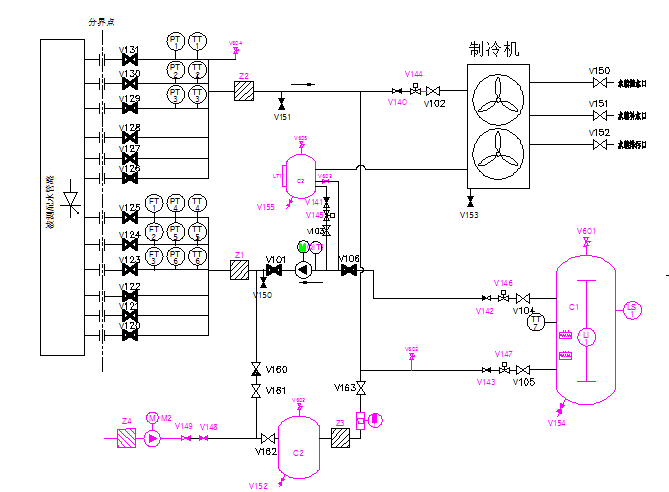

    主要由主循环泵、加热系统、制冷系统、稳压系统等构成，具体的工艺流程图如图5.1所示。
